Sku: KS0438

Shield Servo Motor 16 canales para Micro:bit Keyestudio

Precio regular €12,30
Precio de venta €12,30 Precio regular
Rebaja Vendido
Precio unitario
/por
Impuesto incluido. envío calculado al finalizar la compra.
En stock y listo para el envío
Texto previo al pedido

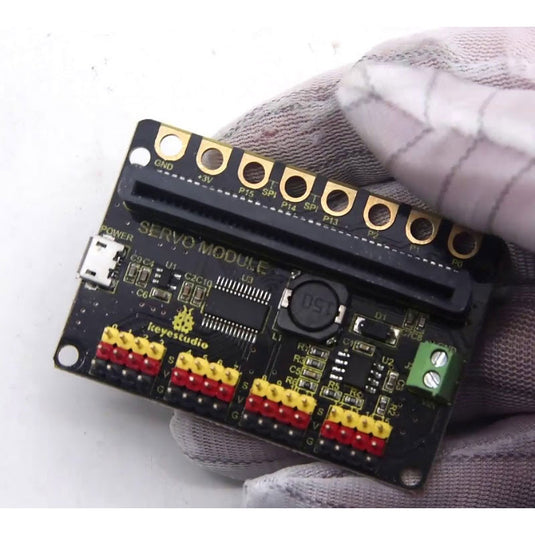

Escudo compatible con BBC Micro: bit
Este escudo integra principalmente el chip PCA9685PW que se comunica con la placa controladora Micro:bit a través de I2C.

El protector de servo tiene 16 pines IO para controlar 16 servomotores. Para facilitar la conexión, extendemos el pin de control de cada canal a la interfaz GVS - cabezal de 3 pines con un diámetro de 2,54 mm. El voltaje del pin V en el escudo del Servo es de 5V.

La protección del servo puede recibir alimentación del conector Micro USB (entrada de 5 V CC) o de 2 bloques de terminales verdes (entrada de CC de 7-12 V).

Además, el escudo de Servo también tiene 8 orificios de conexión dorados. Esto proporciona una forma más fácil de conectar circuitos y sensores/módulos de hardware adicionales a la conexión de borde de la placa Micro:bit o al pin de salida de 3,3 V.

Especificaciones tecnicas

Entrada I2C, controlando 16 canales de salida PWM, permitiendo controlar 16 servos
Chip de control: PCA9685PW
Puerto micro USB: CC 5V
Bloques de terminales: CC 7-12V
Frecuencia: 40-1000Hz
Dimensiones: 63 mm x 43 mm x 12 mm
Peso: 18,6 g

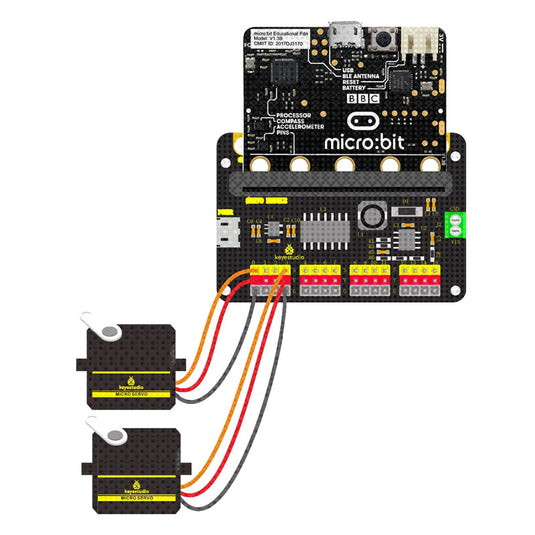

diagrama de conexión

Cronograma
