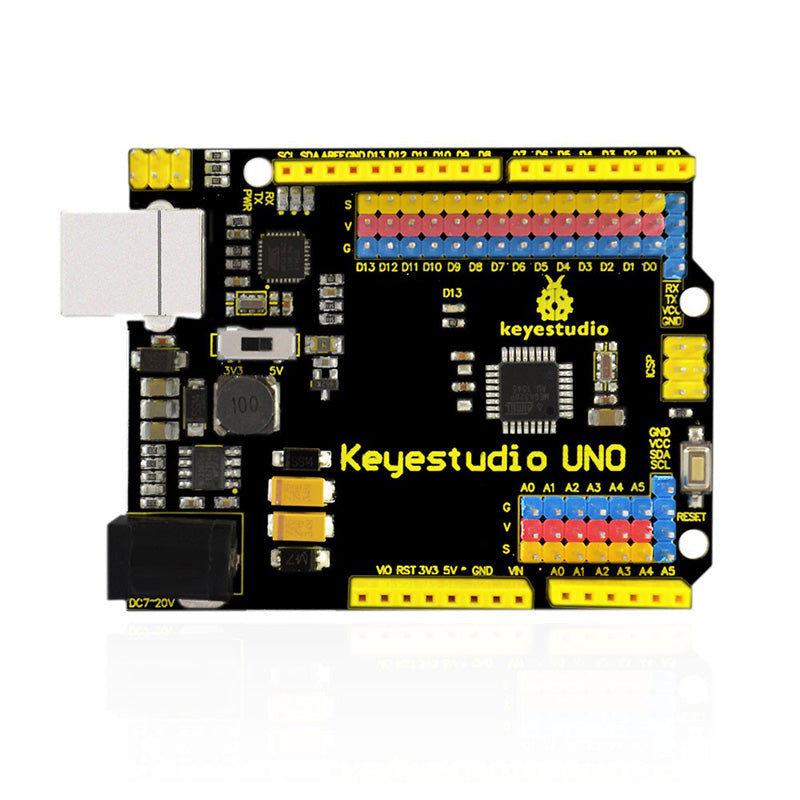

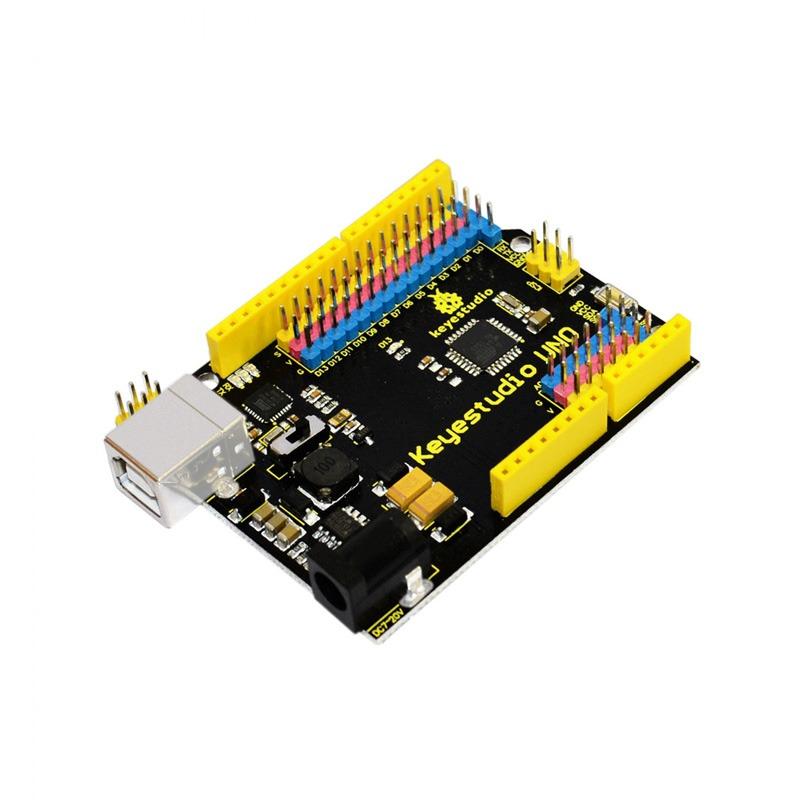

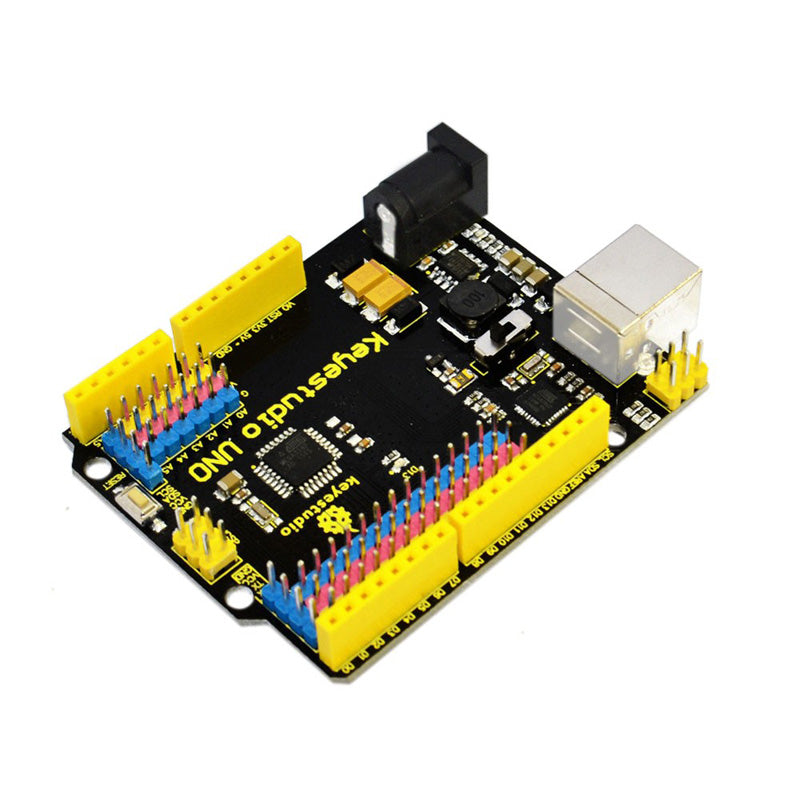

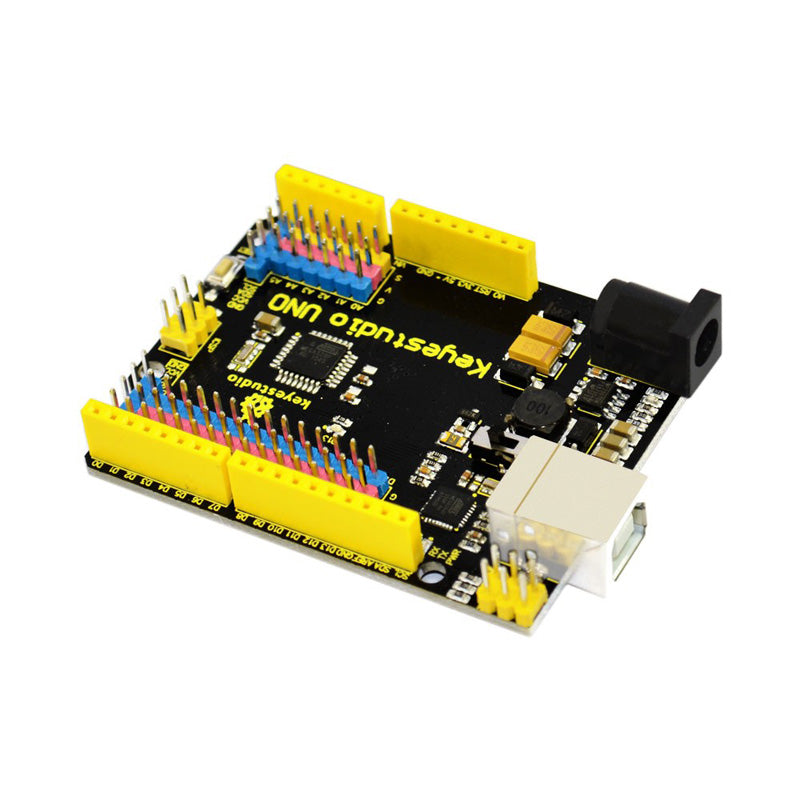

Placa controladora Arduino UNO Keyestudio

Esta Placa controladora Arduino UNO, com interface header de pinos, é uma placa de microcontrolador baseada no ATmega328. Possui 14 pinos digitais de E/S (dos quais seis podem ser utilizados como saídas PWM), seis entradas analógicas, um ressoador cerâmico de 16 MHz, uma conexão USB, uma tomada de energia, um ICSP header e um botão de reinicialização. Resumindo, contém tudo o que é necessário para suportar o microcontrolador.

Características

Placa controladora Arduino UNO

Microcontrolador: ATmega328P-pu
Tensão de funcionamento: +5V
Tensão de entrada externa (recomendada): +7V~+12V
Tensão de entrada externa (limite): +6V≤ Vin ≤ ＋20V
Pinos digitais E/S: 14 (dos quais 6 proporcionam saídas PWM)
Pinos de saída analógicos: 6
Tensão de interface E/S: 20mA
Memória Flash: 32KB (ATmega328), dos quais 0.5 KB são utilizados pelo bootloader
Capacidade de armazenamento estático SRAM: 2KB
Capacidade de armazenamento EEPROM: 1K
Frequência do relógio: 16MHZ

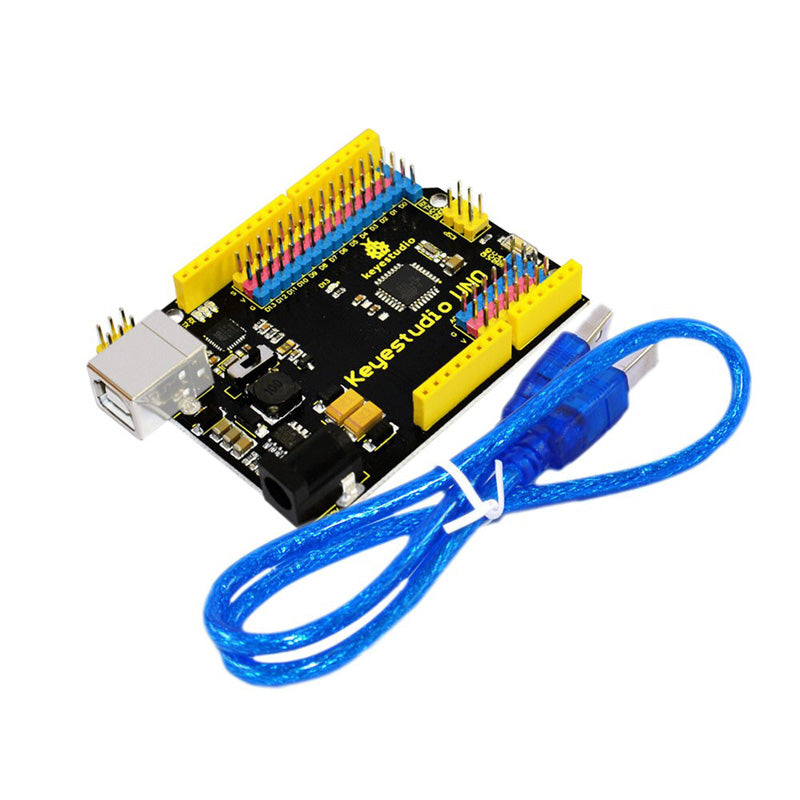

Inclui

Placa controladora Arduino UNO
Cabo USB

Outras informações

Para começar, basta conectar a Placa controladora Arduino UNO a um computador através de um cabo USB ou liga-la a um adaptador AC-to-DC ou a uma bateria.
No sentido de facilitar a conexão dos fios, foi desenhada uma interface elctronic brick de 3 pinos, para todos os 14 pinos digitais, seis pinos analógicos, um pino header para comunicação serial e outro para comunicação IIC. Além disso, dispõe de um interruptor toggle. Quando o interruptor se encontra nos 5V, o nível na porta de comunicação serial é de 5V e a tensão dos pinos é também de 5V. Quando se coloca nos 3.3V, o nível de comunicação serial é de 3.3V e a tensão dos pinos de 3.3V.
