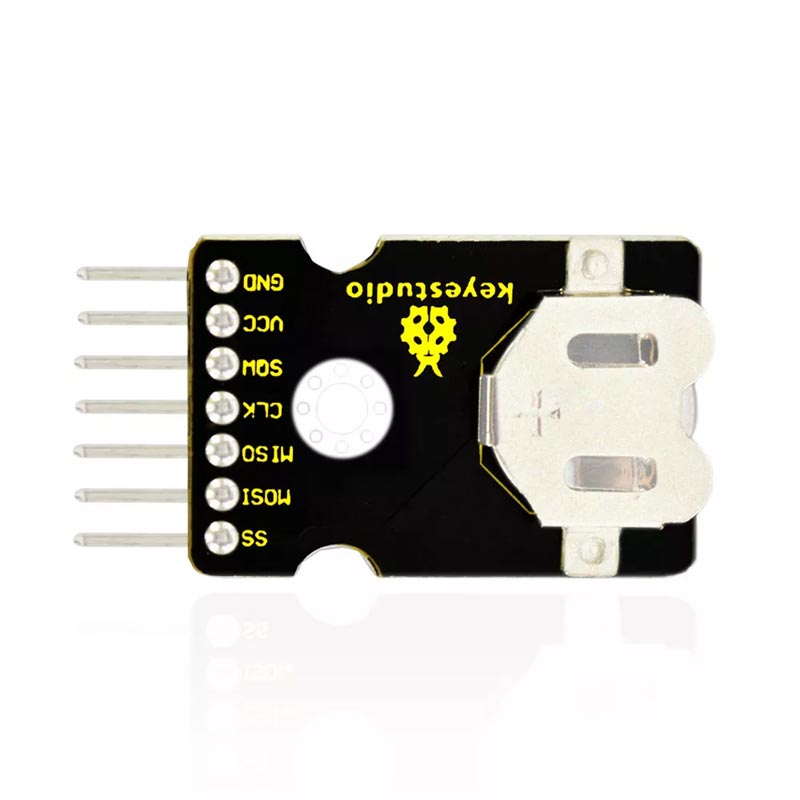

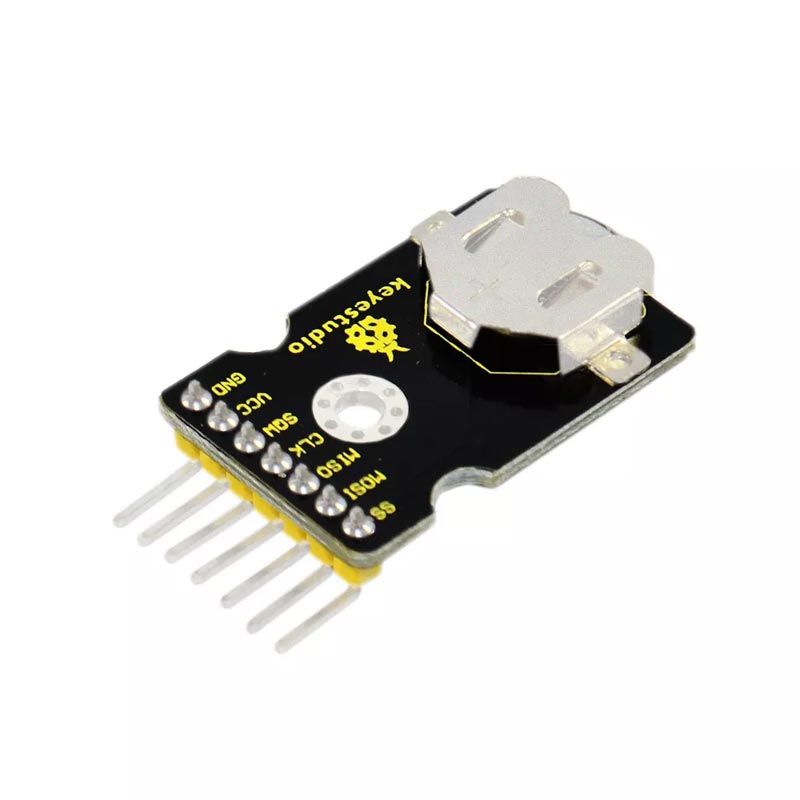

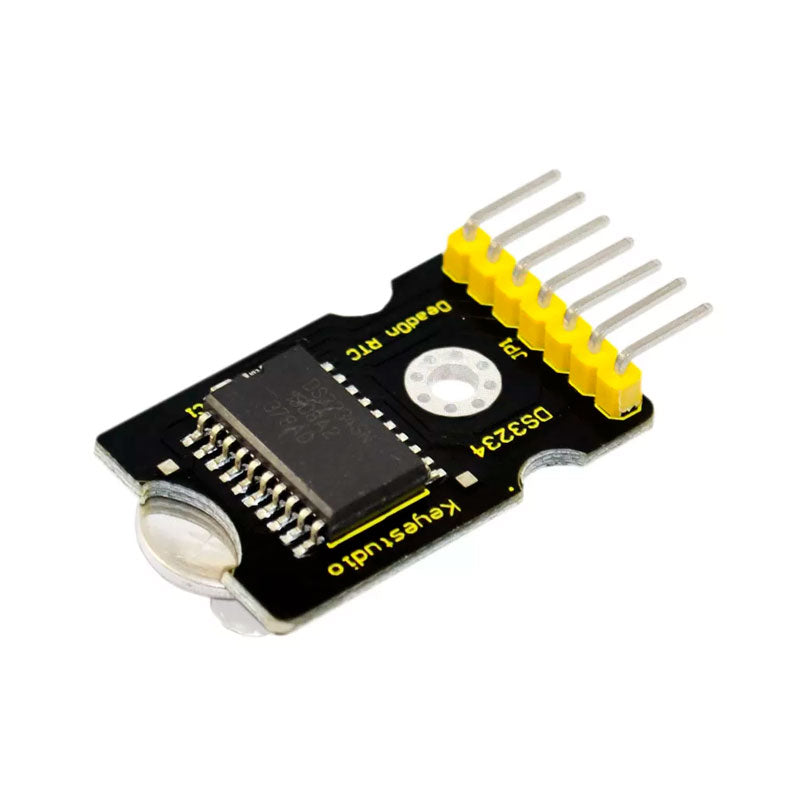

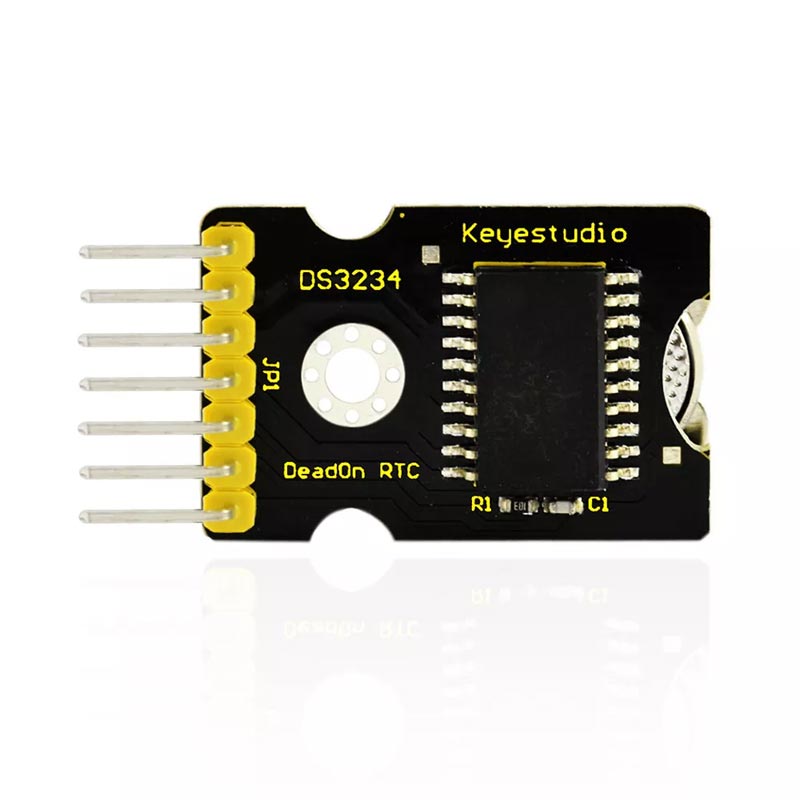

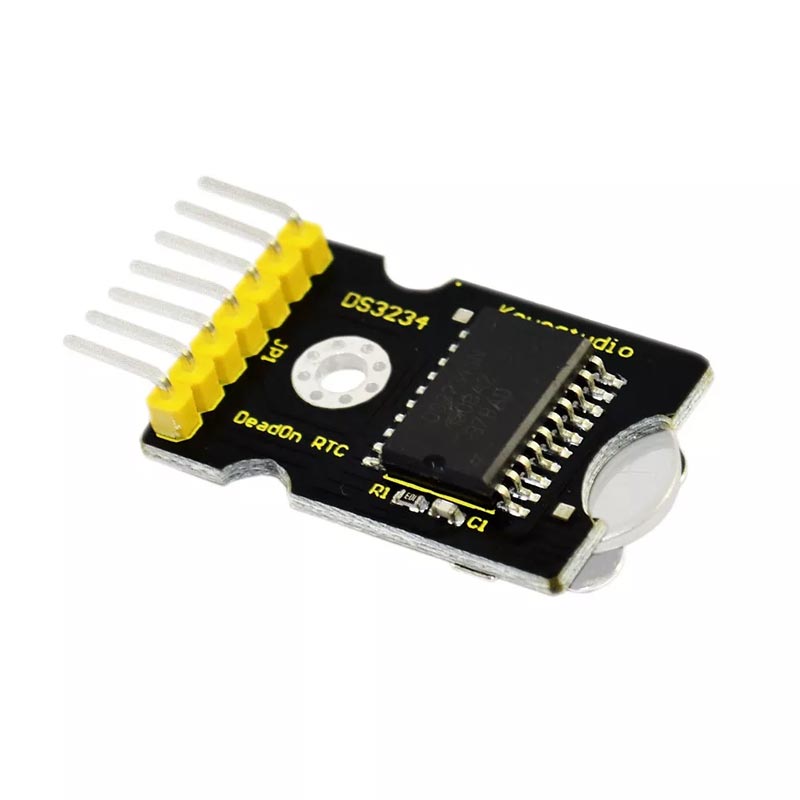

Módulo de relógio em tempo real de alta precisão DS3234 Arduino Keyestudio

O Módulo DS3234 é um acessível módulo de relógio em tempo real SPI™ de alta precisão e com um oscilador de cristal com compensação de temperatura integrado. O DS3234 possui um circuito preciso com compensação de temperatura e tensão que irá comparar e monitorar o VCC.

Este módulo de baixo consumo energético permite contar várias unidades de tempo, tais como segundos, minutos, horas, dias, meses e até anos. Para além disso, este módulo possui até 2 alarmes diários.

Caso a fonte de energia seja interrompida, este dispositivo altera a sua alimentação para a entrada de reserva de forma a manter uma contagem do tempo precisa e estável.

Por outro lado, a integração do cristal permite ao módulo aumentar a sua precisão a longo prazo, ao mesmo tempo que diminui o número de peças necessárias para desenvolver o DS3234.

O módulo de relógio em tempo real de alta precisão está desenvolvida para utilização numa faixa de temperaturas entre os -40ºC e os 85ºC, enquadrando-se num pacote padrão de mercado de 300 mil e 20 pinos.

Características

• Possui fonte de energia de reserva para manter a contagem precisa;
• Precisão: ± 2 ppm dos 0ºC aos 40ºC;
• Precisão: ± 3,5 ppm dos -40ºC aos 85ºC;
• Faixa de temperaturas operacionais: -40ºC aos 85ºC;
• Baixo consumo de energia;
• Permite contabilizar o tempo em várias unidades;
• Possui até 2 alarmes diários.

Diagrama de conexão

📄 Ver Programação
